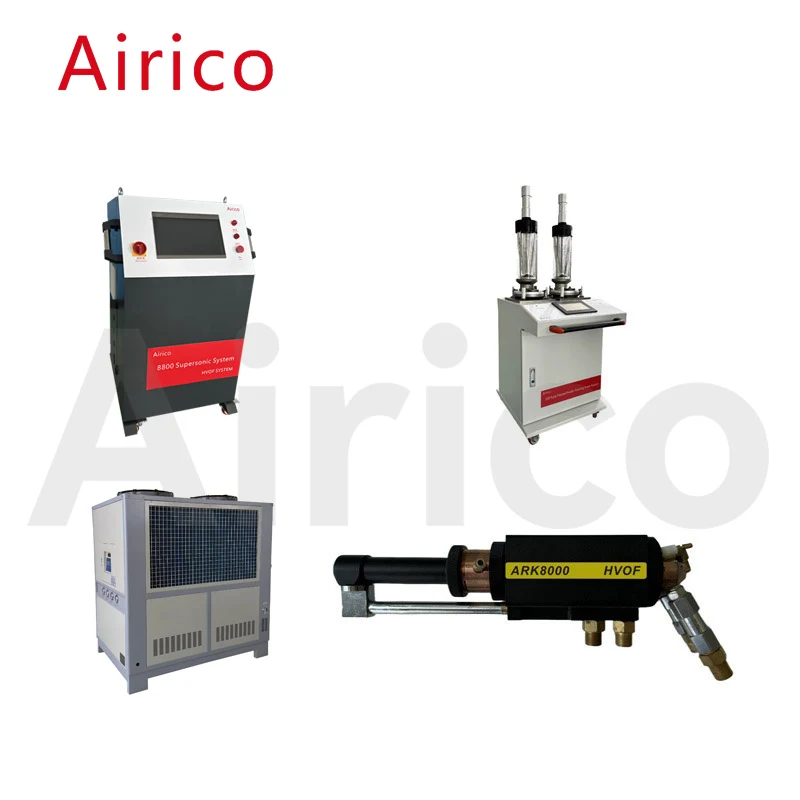

De Airico-JP8800 supersonische spuitapparatuur schakelkast is het controlecentrum van het systeem. Het maakt gebruik van de nieuwste technologie om het hele systeem automatisch te besturen. Het maakt gebruik van een aanraakbedieningsterminal die bediening, instelling, hulp, weergave, proces- en foutalarmbewaking integreert, waardoor het gebruiksvriendelijker en eenvoudiger en intuïtiever te bedienen is.
|
Nummer |
Project |
Basisparameters |
|
1 |
Controletype |
Bediening touchscreen+MFC+PLC-besturing |
|
2 |
Ingangsvermogen |
550W |
|
3 |
Kerosinedruk/debiet |
1,3 MPa 22-24 l/u |
|
4 |
Zuurstofdruk/debiet |
1,6 MPa 25-40 m³/u |
|
5 |
Draaggasdruk/debiet |
0,35-0,4 MPa 1-1,4 m³/u |
|
6 |
Externe afmetingen schakelkast |
500x550x1064mm |
|
7 |
Gewicht schakelkast |
59KG |
De Airico-JP8800 supersonische hogesnelheidsvlamspuitpoedertoevoer is een apparaat dat wordt gebruikt om spuitpoeder op te slaan en af te leveren aan het spuitpistool volgens de procesvereisten; Met behulp van stikstof of argon als poedertoevoergas bereikt het gespoten poeder de poederuitlaat met de rotatie van de onderste poedertoevoerschraper en komt het samen met het poedertoevoergas het spuitpistool binnen; De snelheid van de poedertoevoer kan worden aangepast door de potentiometer op het schakelkastpaneel aan te passen.
|
Nummer |
Project |
Basisparameters |
|
1 |
Leveringsmethode voor poeder |
Schraper pneumatisch type |
|
2 |
Dubbele buiscapaciteit |
7,0L |
|
3 |
Poedergas verzenden |
Stikstof of argon |
|
4 |
Luchtdruk voor poedertoevoer |
0,45 MPa |
|
5 |
Stikstofdruk en debiet |
0,6-1,0 MPa 1,0-1,4 m³/u |
|
6 |
Poedertoevoersnelheid |
0~150g/min |
|
7 |
Nauwkeurigheid van poederafgifte |
±1% |
|
8 |
Externe afmetingen van poedertoevoergas |
500x400x1300mm |
|
9 |
Gewicht van poedertoevoer |
50KG |
De dubbele compressoraandrijving vermindert het totale volume van de machine en vergroot uw ruimte; Hoofdzakelijk gebruikt om het mondstuk en de afdichtring effectief te koelen, waardoor het doel wordt bereikt om de levensduur van het mondstuk en de afdichtring te verlengen.
|
Nummer |
Project |
Basisparameters |
||
|
1 |
Eenheid uiterlijk |
2330x1000x1720 (mm) |
||
|
2 |
Capaciteit circulerende watertank |
530L |
||
|
3 |
Koelcapaciteit |
76,8 kW |
||
|
4 |
Schommelingen in de uitlaatwatertemperatuur |
5-35℃ |
||
|
5 |
Voeding |
3P AC380 50HZ/60HZ |
||
|
6 |
Compressor |
Dubbele compressor |
Herkomst: Sanyo, Japan |
|
|
7 |
Uitlaatdruk |
4-10KG verstelbaar |
Effluentdebiet |
6m³/u |
|
8 |
Externe circulatiepomp |
Nominaal vermogen 1,1 kW |
Nominale stroom |
1,5A |
|
9 |
Hoeveelheid koelmiddelinjectie |
15KG |
Koelmedia |
F22 |
|
10 |
Vermogen van de ventilator |
85Wx2 |
||
|
11 |
Totaal ingangsvermogen |
26 kW |
||
|
12 |
Gewicht |
1500KG |
||
Het Airico-8000 supersonische brandstofspuitpistool gebruikt luchtvaartgeraffineerde kerosine als brandstof, zuurstof als verbrandingsondersteunend gas, lucht en water als koelkolen, en stikstof voor poedertoevoer. Het spuitpistool kan lange tijd continu en stabiel werken.
|
|
Project |
Basisparameters |
|
1 |
Vlam snelheid |
2100m/sec |
|
2 |
Vlam temperatuur |
3000℃ |
|
3 |
Vermogen spuitpistool |
150 kW (conversiewaarde) |
|
4 |
Snelheid van poederdeeltjes |
1100m/s |
|
5 |
Koelmethode |
Waterkoeling |
|
6 |
Debiet koelwater |
9.5L/min |
|
7 |
Porositeit van de coating |
<1% |
|
8 |
Sterkte van de binding |
>90 MPa |
|
9 |
Geschikte poedergrootte om te spuiten |
10-45 μm |
|
10 |
Brandstofdruk |
1,2 MPa |
|
11 |
Zuurstof druk |
1,6 MPa |
|
12 |
Stikstof druk |
0,5 MPa |
|
13 |
Buitenafmetingen van het spuitpistool |
80x90x300mm |
|
14 |
Spuitpistool Gewicht |
4,8 kg |
